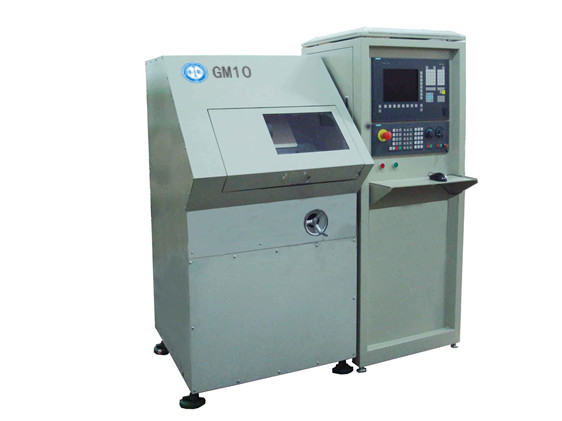

CNC オフライン 研磨 輪 研磨 機 GM10

製品の説明

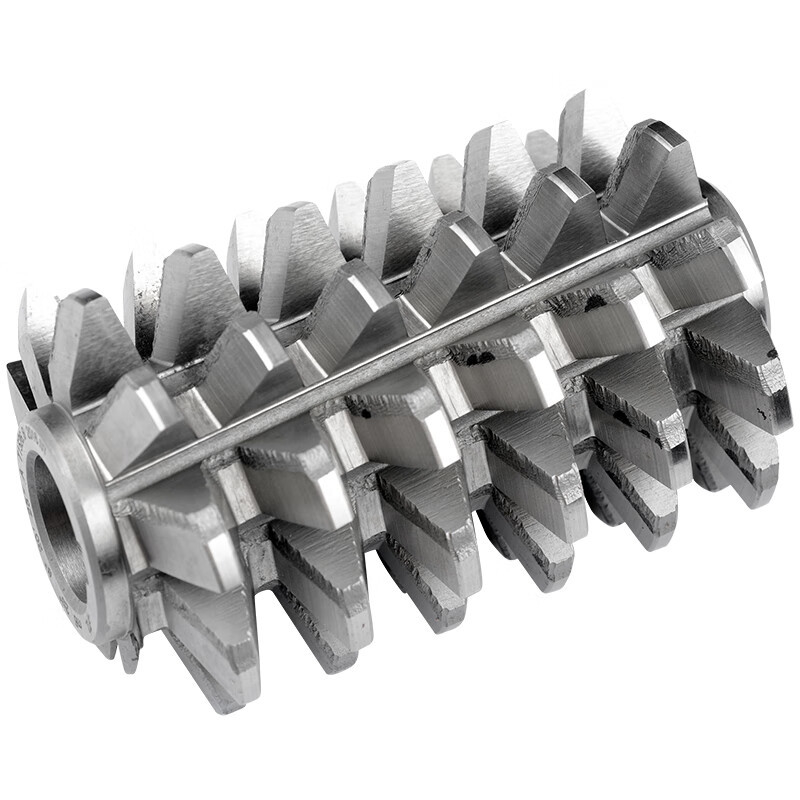

複雑な道具の磨き輪のトリミングに使用される.例えばギアホップ (ZA,ZI,ZK,ZN1,ZN2,ZN3),ワームホップ,長方形スプリングホップ,三角形スプリングホップ,特殊形状のフレーズカット機など.

装備の特徴:
機械はシメンスCNCシステム,二軸連結,閉ループ制御を採用します. それは高精度な電気スピンドル,輸入サーボモーター,RENISHAW高精度グリッドライナーを採用します.高精度線形ガイド高精度ボールスクリュー グラニット製の機械ベース

スライディングホイルの切断計算ソフト:
CNCシステムには,研磨輪の断面計算ソフトウェアが組み込まれ,研磨輪の断面を自動的に計算し,CNCコードを生成することができる.インターフェイスは,CNC処理インターフェイスから,フレンドリーで簡単に切り替えることができます操作は簡単です

ソフトウェア機能:
1切断可能な研ぎ輪はディスク研ぎ輪です.
2剃る前にギアホブトリミング,磨き前に,歯のトップの完全なフィレット,歯のトップのチャマー,歯の底のエッジトリミングのための磨き車をトリミングすることができます.
3線形ワームギアホブのための磨き輪をZA,ZI,ZNの形に服飾することができます.
4線形のないワームギアホブ (ZK形,歯車,スピン) の磨き車を装着することができます.

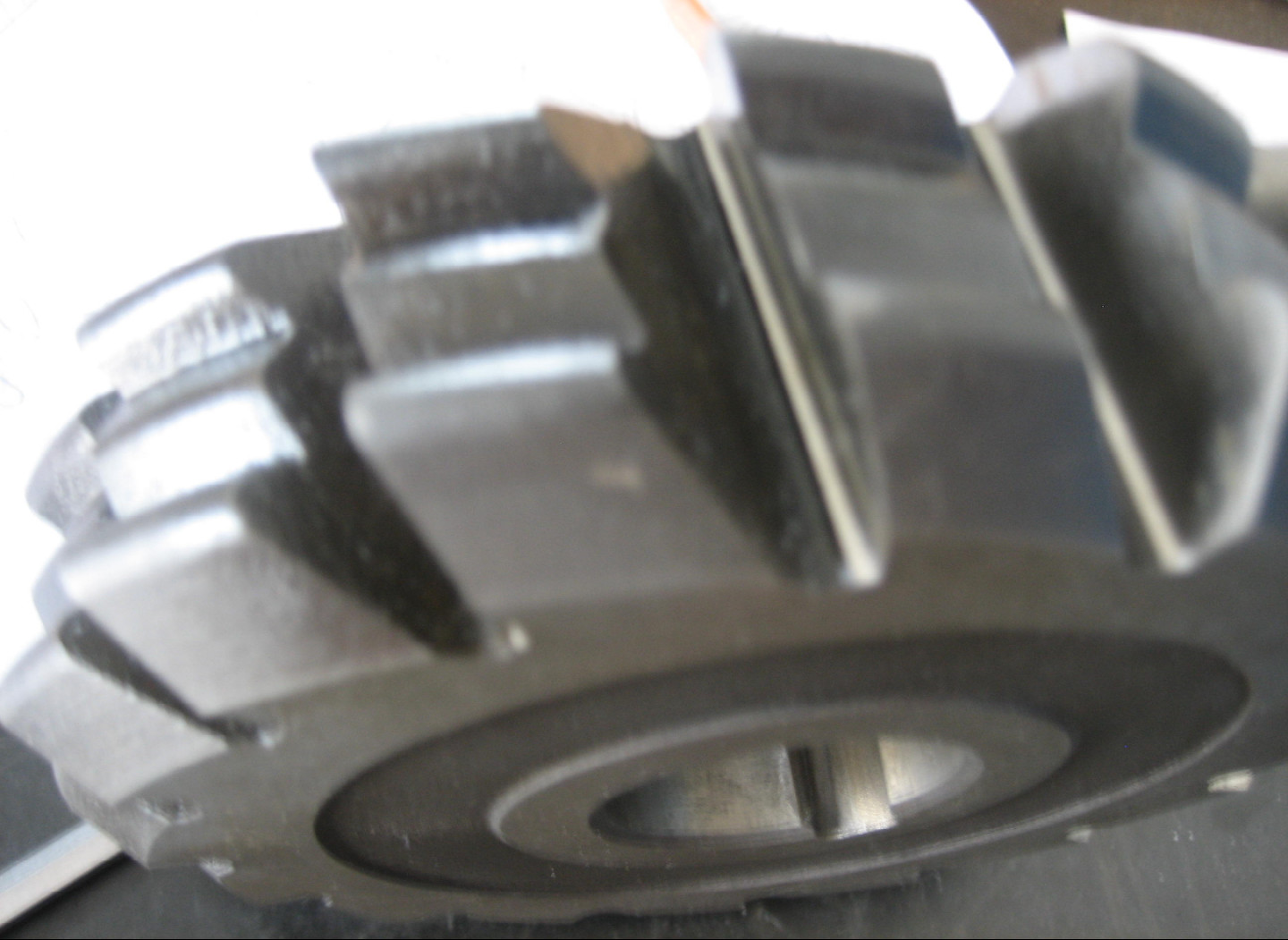

5複雑な曲面フレーシングカッターのための磨き輪を装着することができます.
6熟知された横切りに磨き輪を装着することができます.
